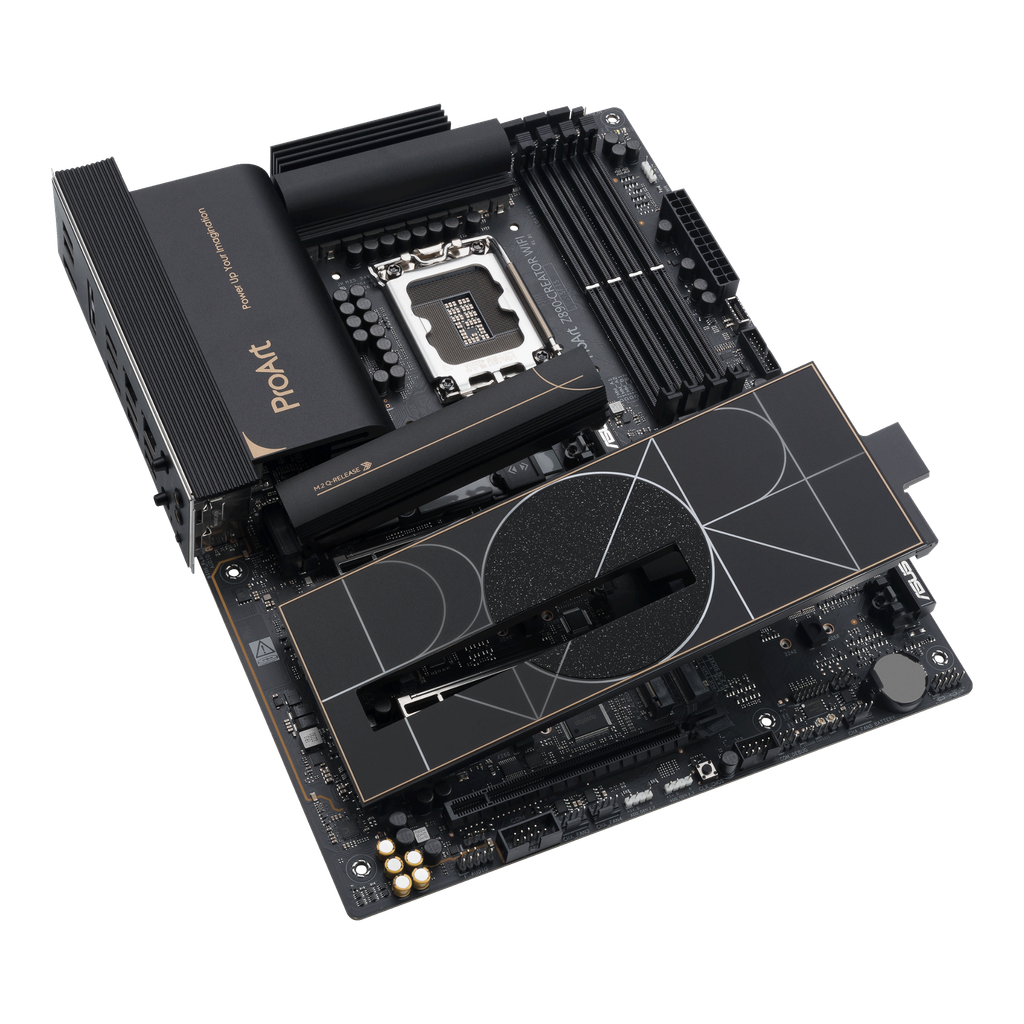

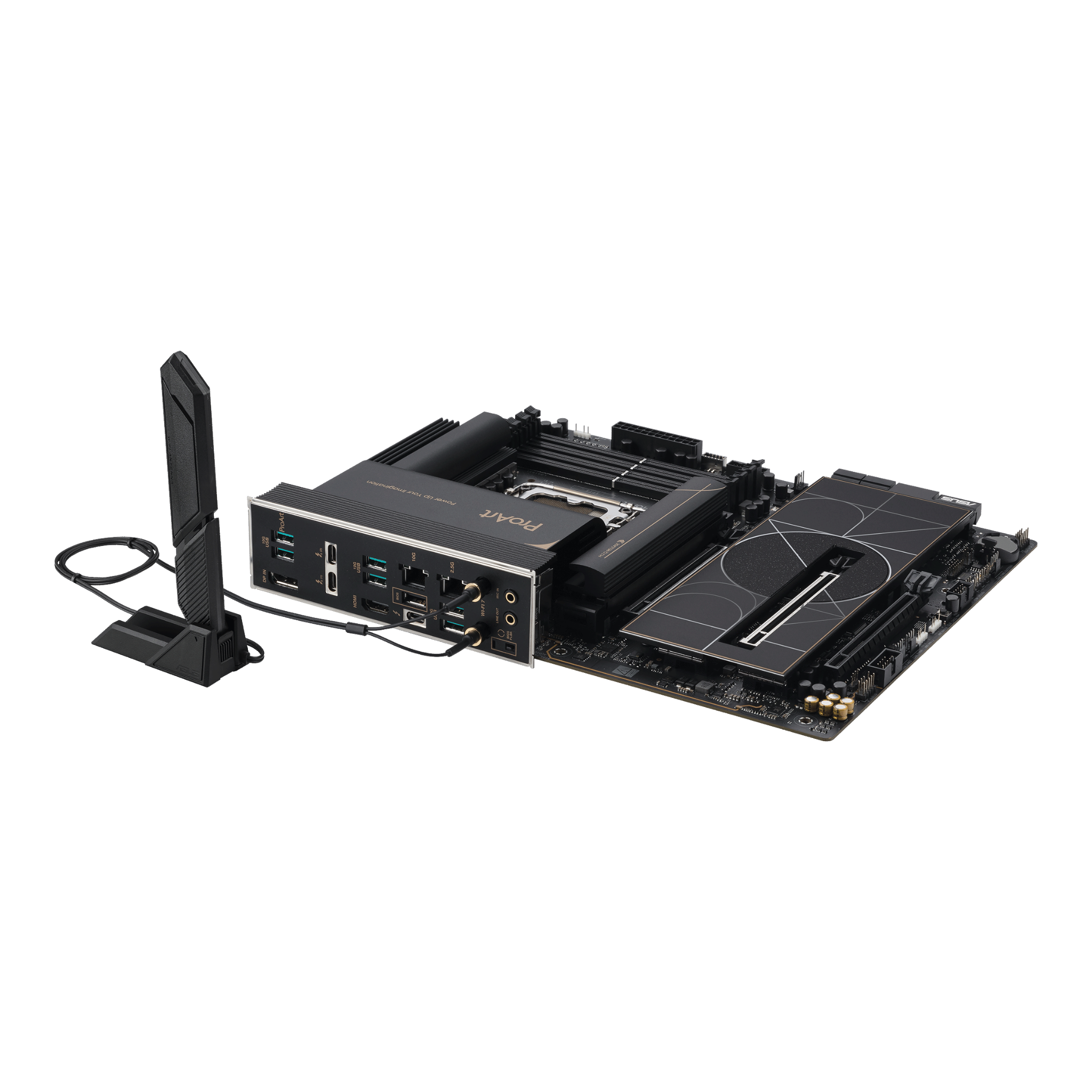

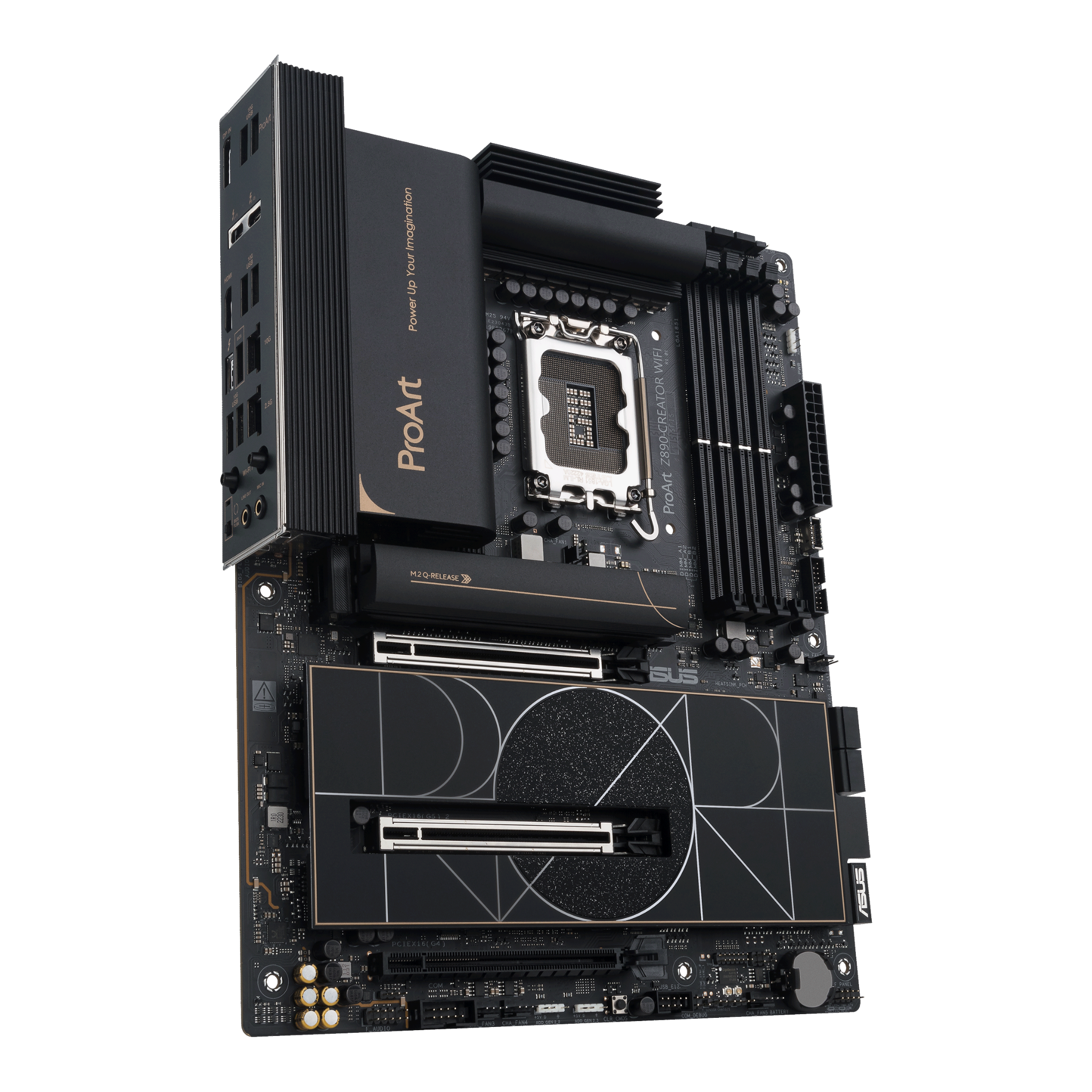

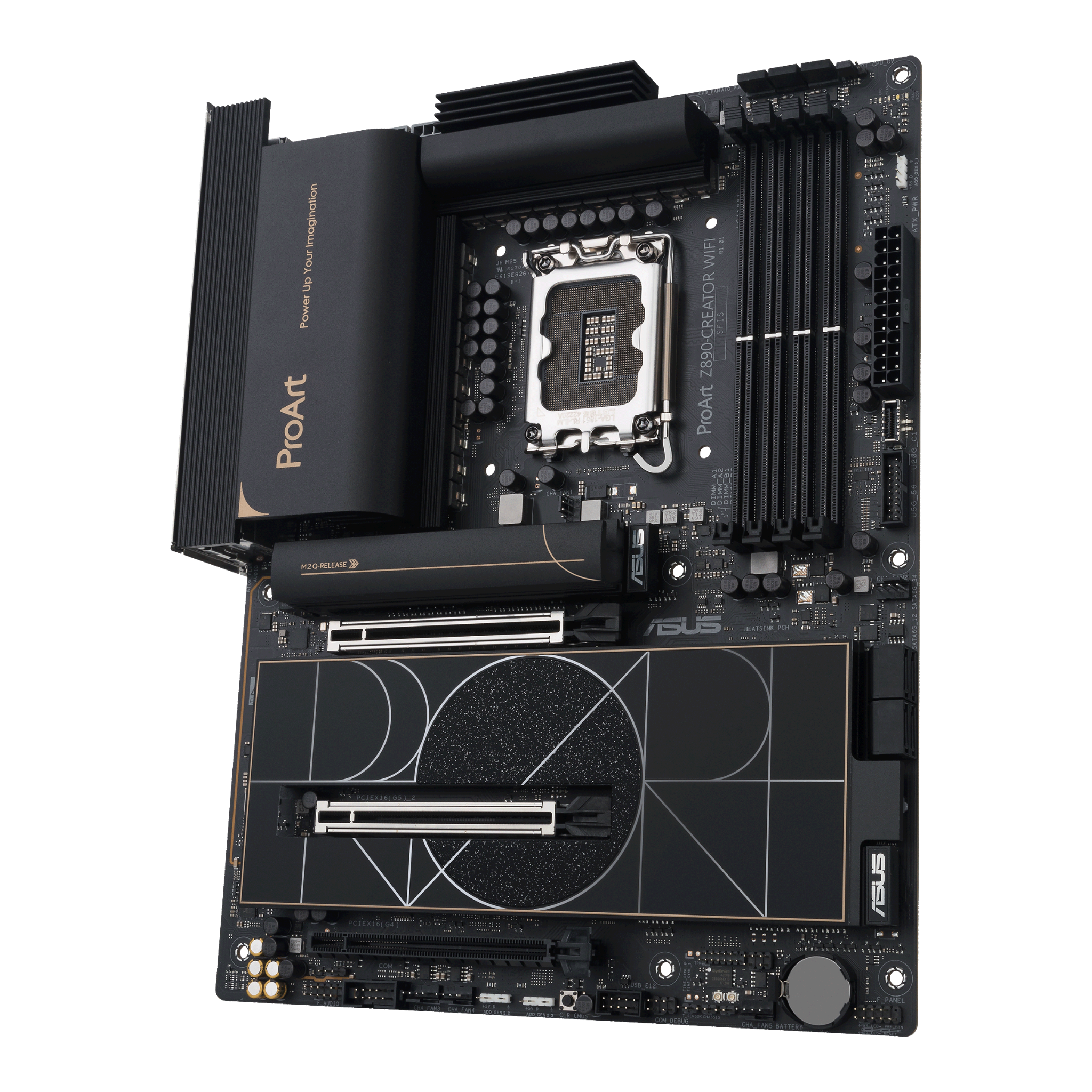

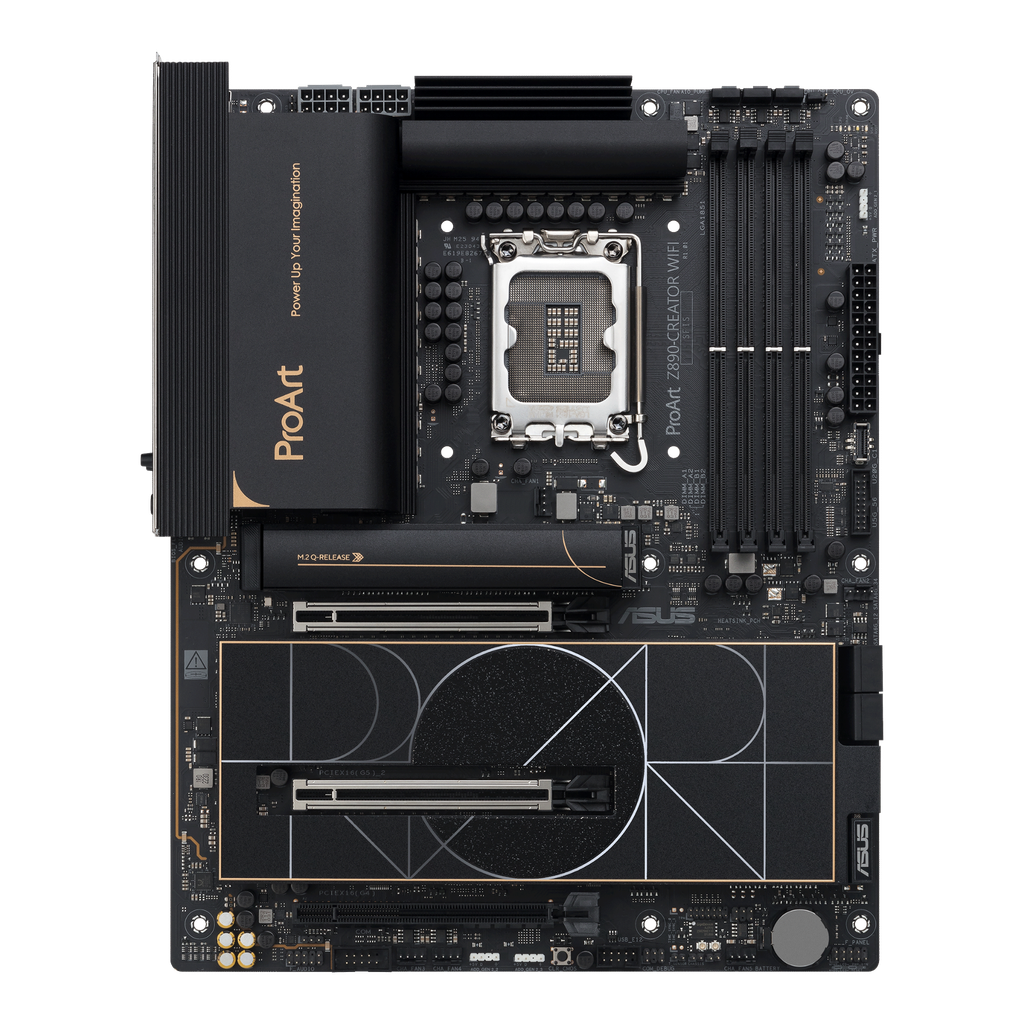

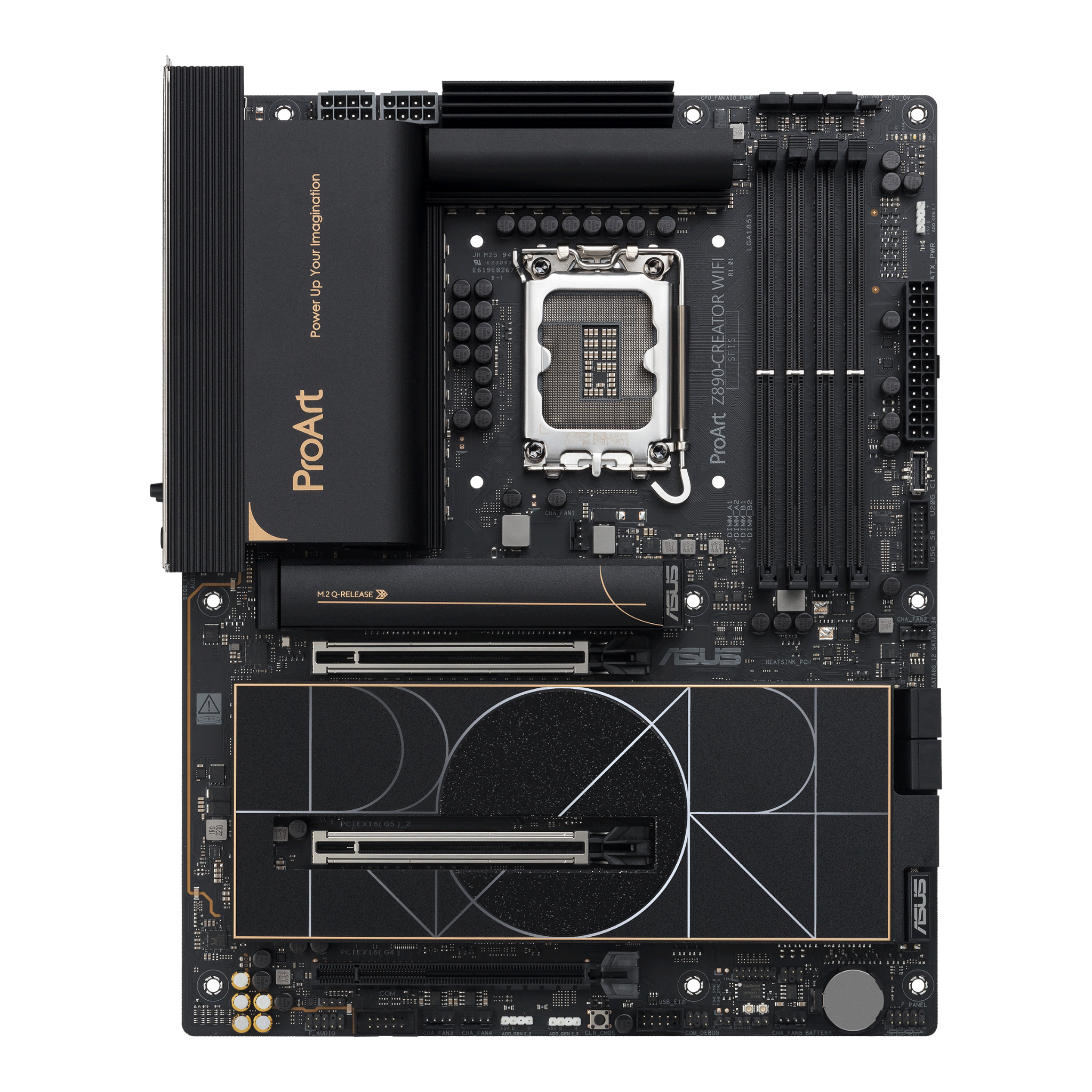

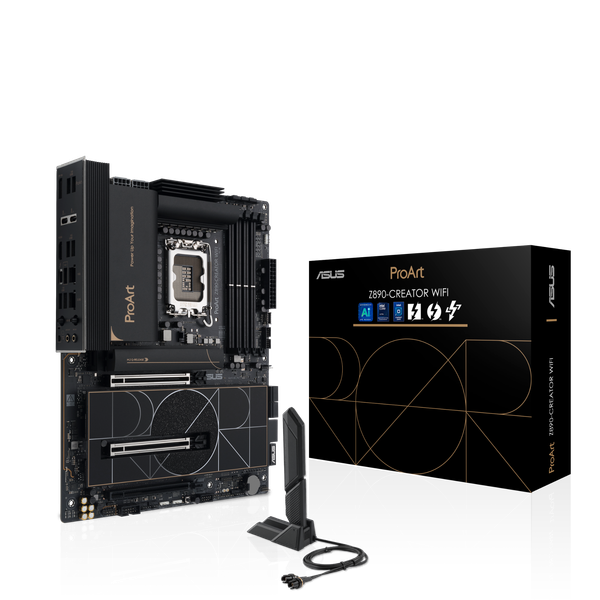

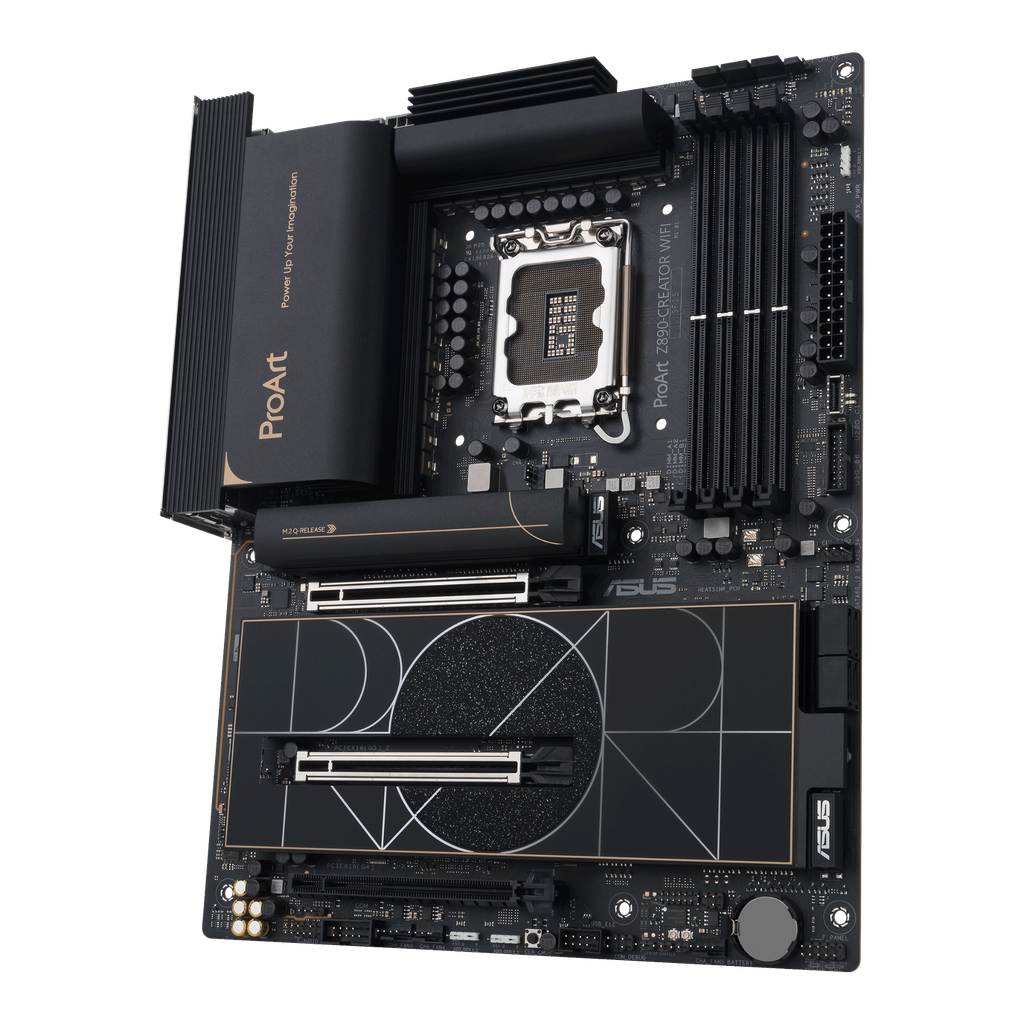

Mainboard Asus ProArt Z890-Creator WiFi

2024/10/24: A new BIOS has been released addressing various bugs, including no display from the graphics card when installing Windows 11 24H2. It is recommended to use the new EZ Flash tool to update directly using the ZIP file downloaded from the ASUS site.

Please visit our GLOBAL website to check and download the latest updates.

Support Intel® Core™ Ultra Processors (Series 2), LGA1851
Hỗ trợ Công nghệ Intel^® Turbo Boost 2.0 và Công nghệ Intel^® Turbo Boost Max 3.0**
* Tham khảo https://www.asus.com/support/download-center/ để biết danh sách hỗ trợ CPU.
** Hỗ trợ công nghệ Intel^® Turbo Boost Max 3.0 phụ thuộc vào loại CPU.

Intel^® Z890 Chipset

4 x Khe DIMM, tối đa 192GB, DDR5
Support up to 8600+MT/s (OC), Non-ECC, Un-buffered and Clocked Unbuffered DIMM (CUDIMM)*
Kiến trúc bộ nhớ kênh kép
Hỗ trợ mô-đun bộ nhớ Intel^® Extreme Memory Profile (XMP)
ASUS Enhanced Memory Profile III (AEMP III)
DIMM Fit
* Các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (tốc độ) và số lượng mô-đun DRAM khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ, để biết thêm thông tin, vui lòng tham khảo danh sách Hỗ trợ CPU/bộ nhớ trong tab Hỗ trợ của trang thông tin sản phẩm hoặc truy cập https://www.asus.com/support/download-center/.
** Bộ nhớ DDR5 không có bộ đệm, không ECC hỗ trợ chức năng On-Die ECC.

1 x cổng HDMI™**
2 x Intel^® Thunderbolt™ 5 ports (USB Type-C^®) support DisplayPort and Thunderbolt™ video outputs***
1 x Intel^® Thunderbolt™ 4 ports (USB Type-C^®) support DisplayPort and Thunderbolt™ video outputs****
* Thông số đồ hoạ có thể khác nhau tuỳ vào loại CPU. Vui lòng tham khảo www.intel.com để cập nhật thông tin.
** Hỗ trợ 4K@60Hz với cổng HDMI 2.1.
*** Supports up to 2 x 8K@60HZ (DSC mode) + 1 x 4K@60HZ monitors with DP in.
*** Supports up to 1 x 8K@60HZ (DSC mode) + 1 x 4K@60HZ monitors without DP in.
*** For resolution support please check DisplayPort 2.1 specs. Thunderbolt™ 5 bandwidth is limited by DisplayPort™ 2.1 with up to 77.4 Gbit/s. We recommend chain-connecting the monitors using verified Thunderbolt™ cables.
**** In Thunderbolt™ 4 mode, supports up to 8K@60Hz x1 with DSC, maximum total bandwidth up to 23.8Gbps, for resolution support please check DisplayPort 2.1 specs. In DP alt mode, supports up to UHBR20.
***** While installing the operating system, please ensure that your monitor is connected to the HDMI port on the back I/O panel or to a discrete graphics card.

Intel^® Core™ Ultra Processors (Series 2) *
2 x khe cắm PCIe 5.0 x16 (hỗ trợ chế độ x16 hoặc x8/x8)
Intel^® Z890 Chipset
*1 x Khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4)
* Vui lòng kiểm tra bảng phân vùng PCIe trên trang hỗ trợ (https://www.asus.com/support/FAQ/1037507/).
- Để đảm bảo tính tương thích của thiết bị được lắp đặt, vui lòng tham khảo https://www.asus.com/support/download-center/ để xem danh sách các thiết bị ngoại vi được hỗ trợ.

Tổng cộng hỗ trợ 5 khe cắm M.2 và 4 x cổng SATA 6Gb/s*
Intel^® Core™ Ultra Processors (Series 2) *
Khe cắm M.2_1 (Key M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 5.0 x4)
Khe cắm M.2_2 (Key M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
Intel^® Z890 Chipset
Khe cắm M.2_3 (Khóa M), loại 2242/2260/2280 (hỗ trợ PCIe 4.0 x4 chế độ)
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 modes)
Khe cắm M.2_5 (Key M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)**
4 x Cổng SATA 6Gb/s
* Intel^® Rapid Storage Technology supports PCIe RAID 0/1/5/10, SATA RAID 0/1/5/10, M.2 slot from CPU only supports RAID 0/1/5.
** M.2_5 slot shares bandwidth with PCIe 4.0 x16 slot. When M.2_5 slot is operating, PCIe 4.0 x16 slot will be disabled.

1 x Marvell^® AQtion 10Gb Ethernet
1 x Intel^® 2.5Gb Ethernet
ASUS LANGuard

Wi-Fi 7*
2x2 Wi-Fi 7 (802.11be)
Hỗ trợ băng tần 2,4/5/6GHz**
Support Wi-Fi 7 320MHz bandwidth, up to 5.8Gbps transfer rate.
Bluetooth^® v5.4***
*Các tính năng Wi-Fi có thể khác nhau tùy thuộc vào hệ điều hành
 For Windows 11, Wi-Fi 7 will require 24H2 or later version for full functions, Windows 11 21H2/22H2/23H2 only supports Wi-Fi 6E.
 For Windows 10, only Wi-Fi 6 is supported.
** Quy định về băng tần và băng thông Wi-Fi 6GHz có thể khác nhau giữa các quốc gia.
*** Phiên bản Bluetooth^® có thể khác nhau, vui lòng tham khảo trang web của nhà sản xuất mô-đun Wi-Fi để biết thông số kỹ thuật mới nhất.

USB phía sau (Tổng số 10 cổng)
2 x Thunderbolt™ 5 ports (2 x USB Type-C^®)
1 x Thunderbolt™ 4 port (1 x USB Type-C^®)
6 x Cổng USB 10Gbps (6 x Type-A )
1 x cổng USB 2.0 (1 x Type-A )
USB phía trước (Tổng cộng 5 cổng)
1 x USB 20Gbps (supports USB Type-C^®)
1 x đầu cắm USB 5Gbps hỗ trợ thêm 2 cổng USB 5Gbps
1 x USB 2.0 header supports 2 additional USB 2.0 ports
Đầu ra cấp nguồn USB Type-C^®: tối đa. 5V/3A

Realtek ALC1220P 7.1 Surround Sound High Definition Audio CODEC*
- Cảm biến trở kháng cho đầu ra tai nghe phía trước và phía sau
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Hỗ trợ: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Đầu ra phát lại âm thanh nổi 120 dB SNR chất lượng cao và đầu vào ghi âm SNR 113 dB (Đầu vào)
- Hỗ trợ phát lại lên đến 32-Bit/192 kHz
*Audio Features - Gold-plated audio jacks- Premium audio capacitors- Dedicated audio PCB layers* Due to limitations in HDA bandwidth, 32-Bit/192 kHz is not supported for 7.1 Surround Sound audio.
** Để hỗ trợ đầu ra âm thanh vòm 7.1, cần có một khung với mô-đun âm thanh HD ở bảng điều khiển phía trước.

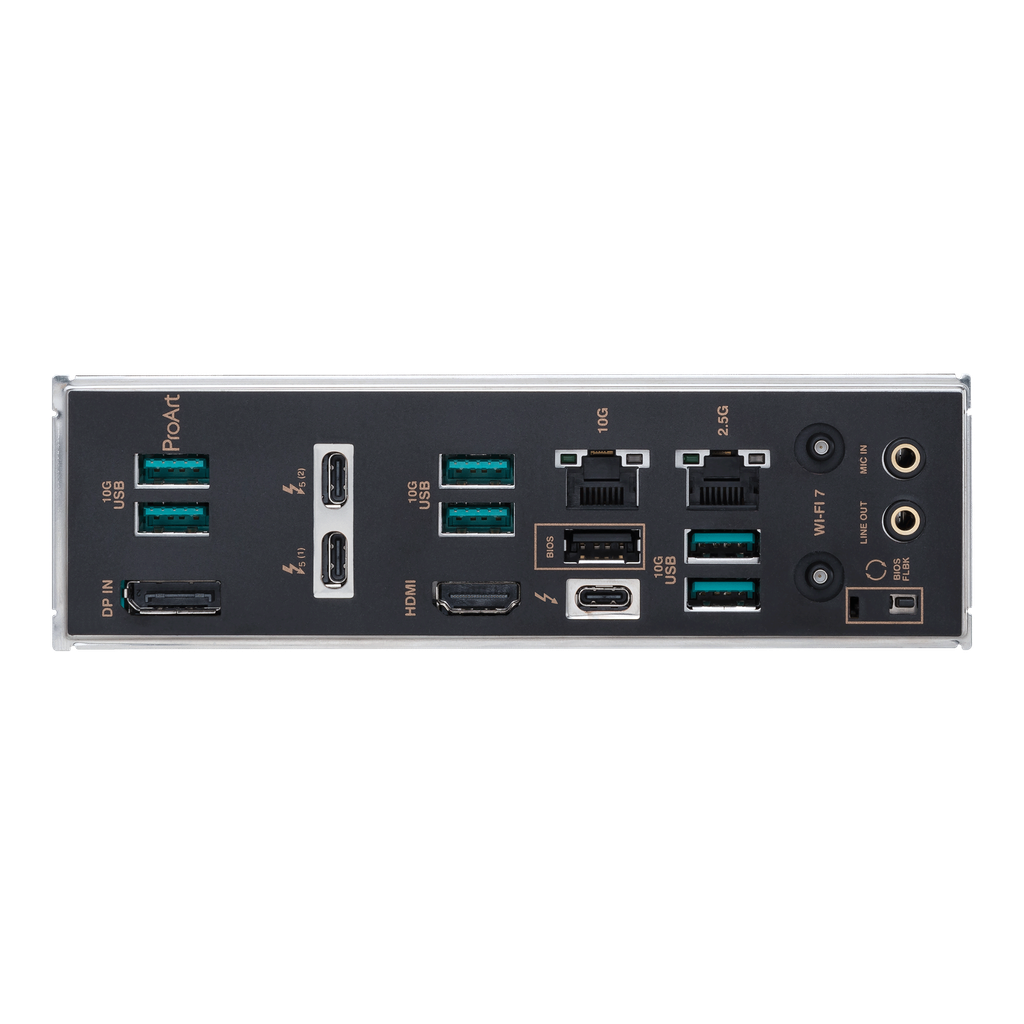

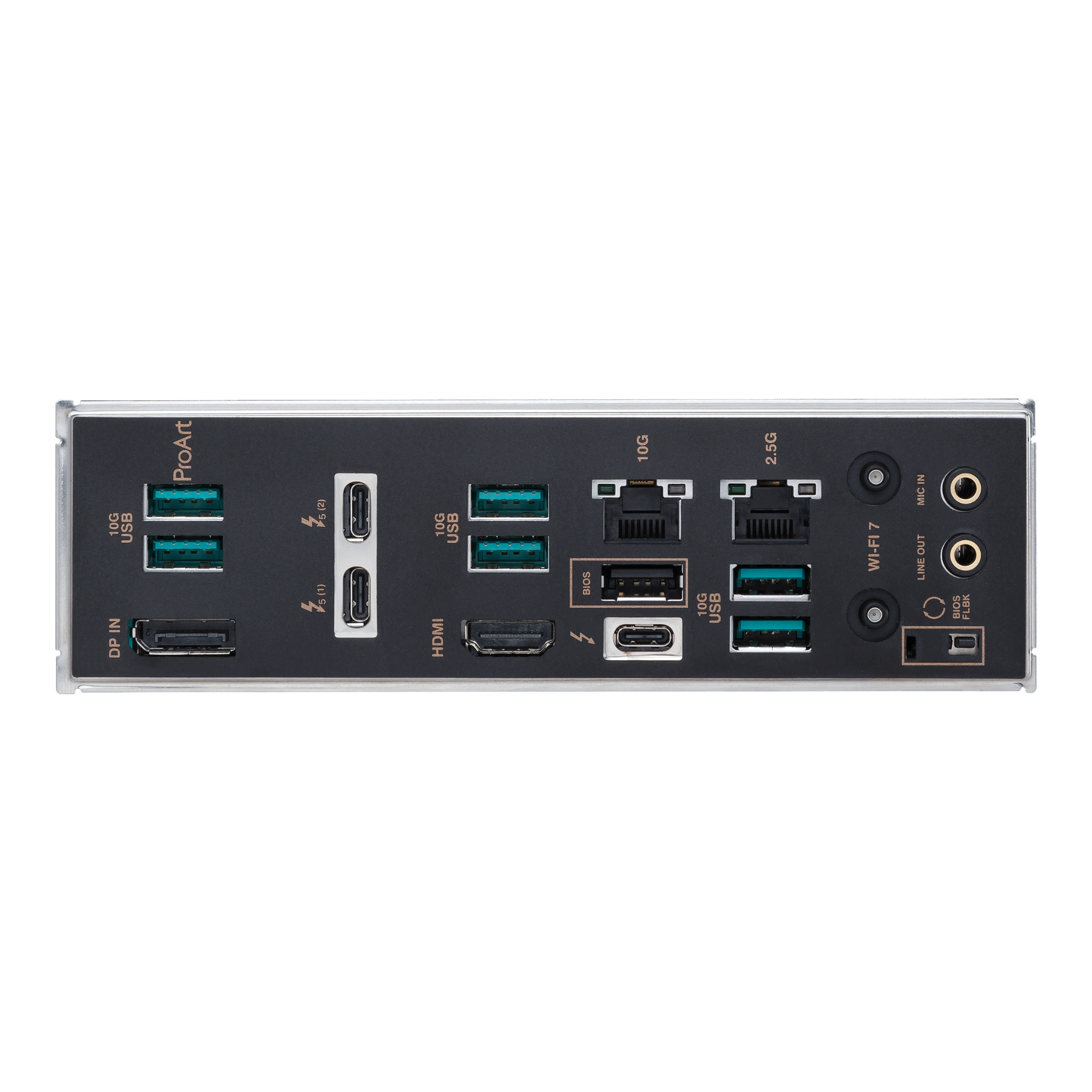

2 x Thunderbolt™ 5 USB Type-C^® ports
1 x Thunderbolt™ 4 USB Type-C^® port
6 x cổng USB 10Gbps (6 x Type-A)
1 x cổng USB 2.0 (1 x Type-A)
1 x DisplayPort (Input only)
1 x cổng HDMI™
1 x Wi-Fi module1 x Marvell^® AQtion 10Gb Ethernet port
1 x cổng Ethernet Intel^® 2,5Gb
2 x jack cắm âm thanh mạ vàng
1 x Nút BIOS FlashBack™

Liên Quan Đến Quạt và Làm Mát
1 x Đầu cắm quạt CPU 4 chân
1 x Cổng quạt OPT CPU 4 chân
1 x Đầu bơm AIO 4 chân
5 x 4-pin Chassis Fan headersPower Related
1 x đầu cắm Nguồn chính 24-pin
2 x 8-pin +12V CPU Power connector
4 x Cổng SATA 6Gb/s
1 x Đầu nối USB 20Gbps (hỗ trợ USB Type-C®)
1 x đầu cắm USB 5Gbps hỗ trợ thêm 2 cổng USB 5Gbps
1 x USB 2.0 header supports 2 additional USB 2.0 ports
Phụ kiện
3 x Addressable Gen2 headers
1 x Nút Clear CMOS
1 x đầu cắm cổng COM
1 x Nút CPU Over Voltage
1 x Đầu Xâm Nhập Khung Gầm
1 x Đầu cắm Bảng điều khiển âm thanh phía trước (F_AUDIO)
1 x SPI TPM header (14-1 pin)
1 x 10-1 pin Front System Panel header
1 x RTC Battery header
1 x Đầu cắm cảm biến nhiệt

ASUS 5X PROTECTION III /
- DIGI+ VRM (- Thiết kế nguồn điện kỹ thuật số với DrMOS)
- ESD Guards
- LANGuard
- Overvoltage protection
- SafeSlot
- Stainless-steel back I/OASUS
Q-Design
- M.2 Q-Latch
- M.2 Q-Release
- M.2 Q-Slide- Q-Release Slim (with PCIe SafeSlot)
- Q-Antenna
- Q-Connector
- Q-Dashboard
- Q-DIMM
- Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [xanh vàng]) với tính năng Phát hiện DRAM
ASUS Thermal Solution
- M.2 heatsink backplate
- M.2 heatsink
- VRM heatsink design
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- Box headers
- Clear CMOS button
- CPU Socket lever protector
- ProCool II
- Pre-mounted I/O shield
- SafeDIMMAura Sync
- Addressable Gen2 headers
Bespoke Motherboard Design & Business Focused Features
- 24/7 reliability- Overcurrent protection

Phần mềm độc quyền ASUS
Armoury Crate
- Aura Creator- Aura Sync
- Fan Xpert 4
ASUS Driver Hub
ASUS GlideX
ASUS CPU-Z
CreatonFirst
ProArt Creator Hub
TurboV Core
Thunderbolt™ Share
USB Wattage Watcher
Adobe Creative Cloud (Free Trial)
Norton 360 Deluxe (60 Days Free Trial)
WinRAR (40 Days Free Trial)
UEFI BIOS
AI Overclocking Guide
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash
- ASUS UEFI BIOS EZ Mode
- ASUS MyHotkey
MemTest86
NPU Boost

IT Management software supported
- ASUS Control Center Express(ACCE)

256 Mb Flash ROM, UEFI AMI BIOS

WOL by PME, PXE

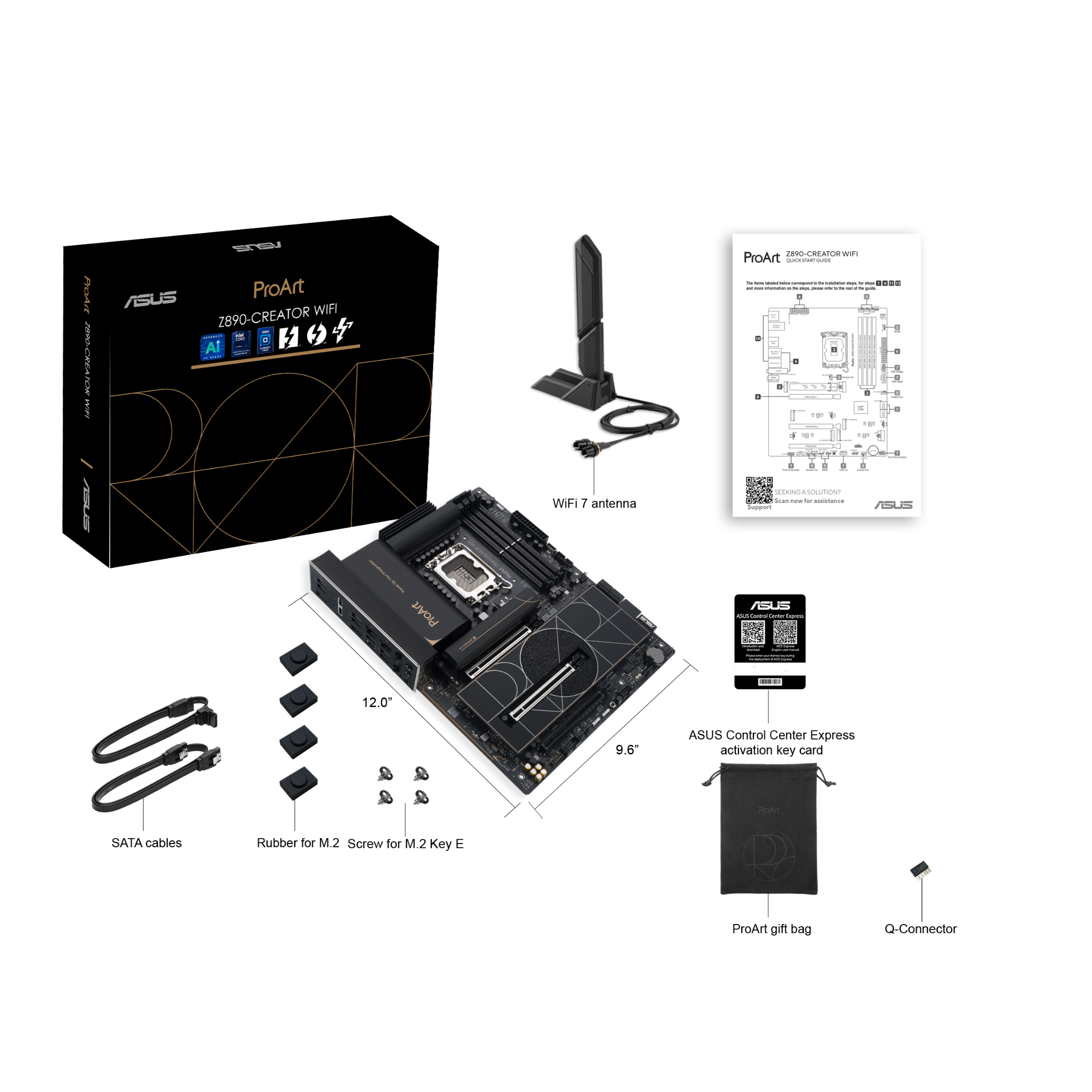

Cáp
2 x cáp SATA 6Gb/s

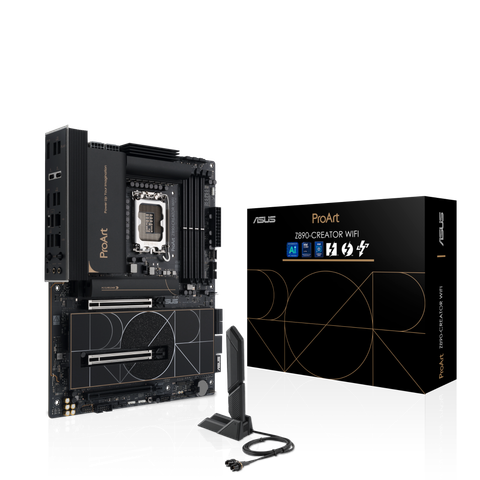

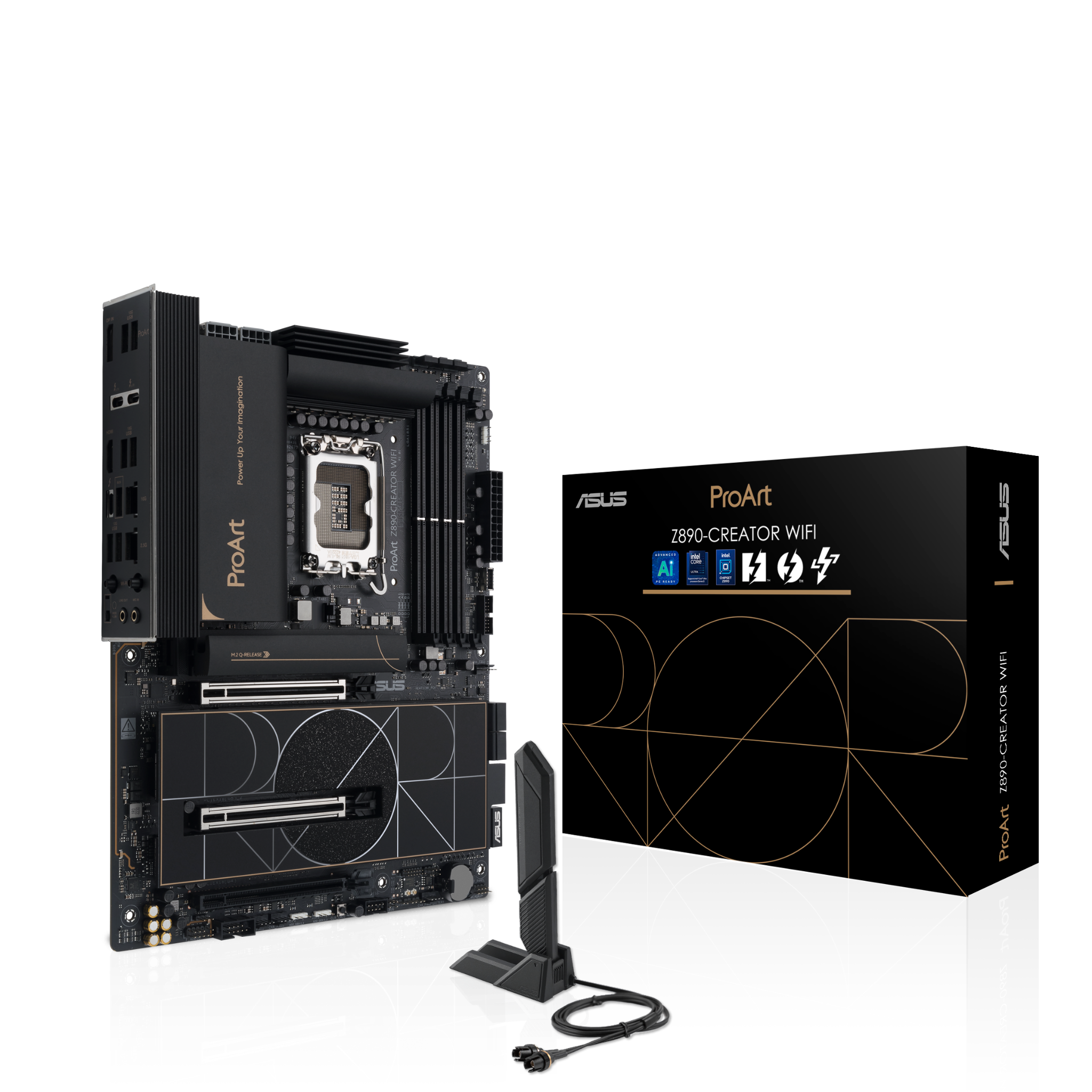

Phụ kiện
1 x ASUS WiFi Q-Antenna
1 x Q-connector
2 x M.2 Q-Latch packages
2 x túi cao su M.2
1 x ProArt accessory bag
Tài liệu

Windows 11  (22H2 & later)

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
