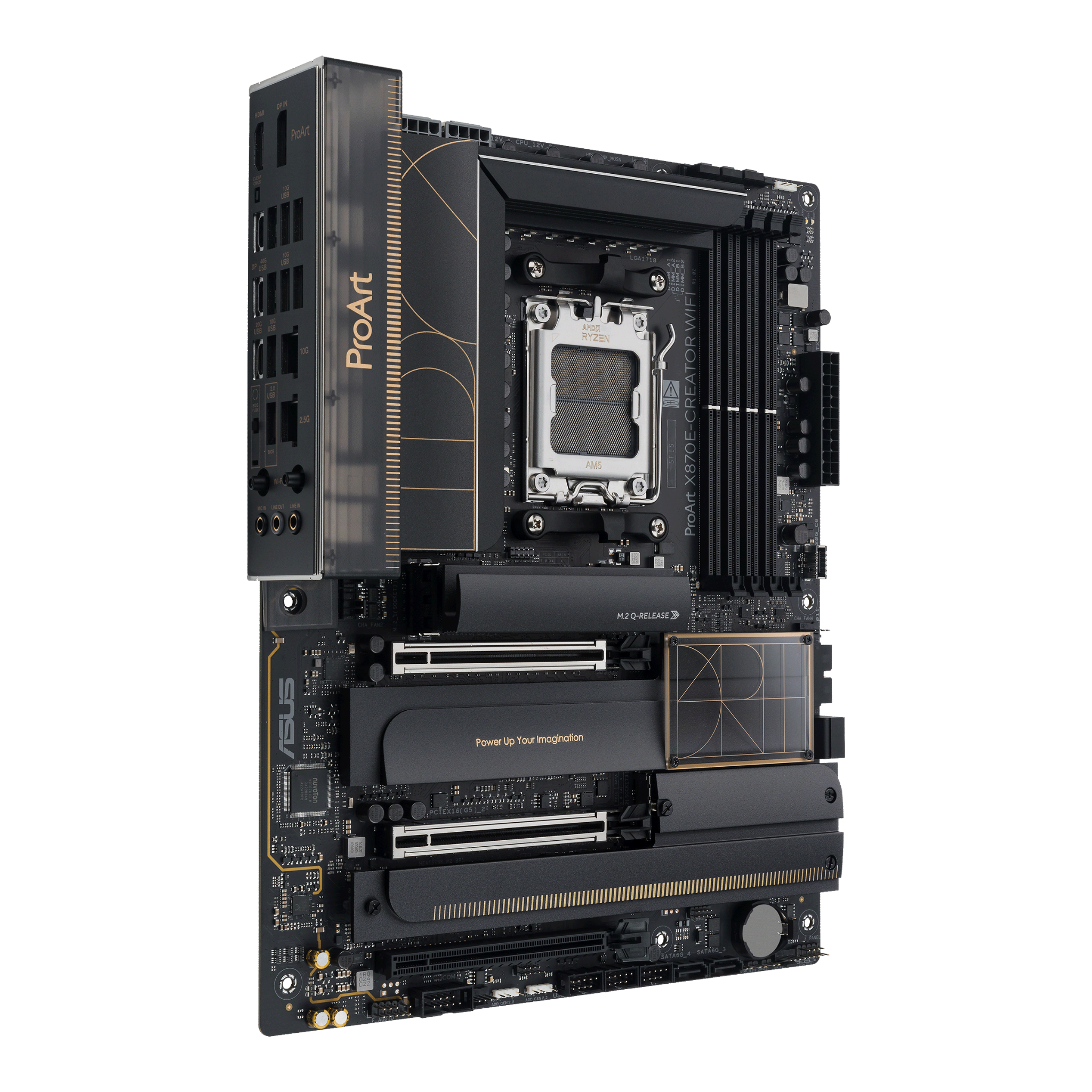

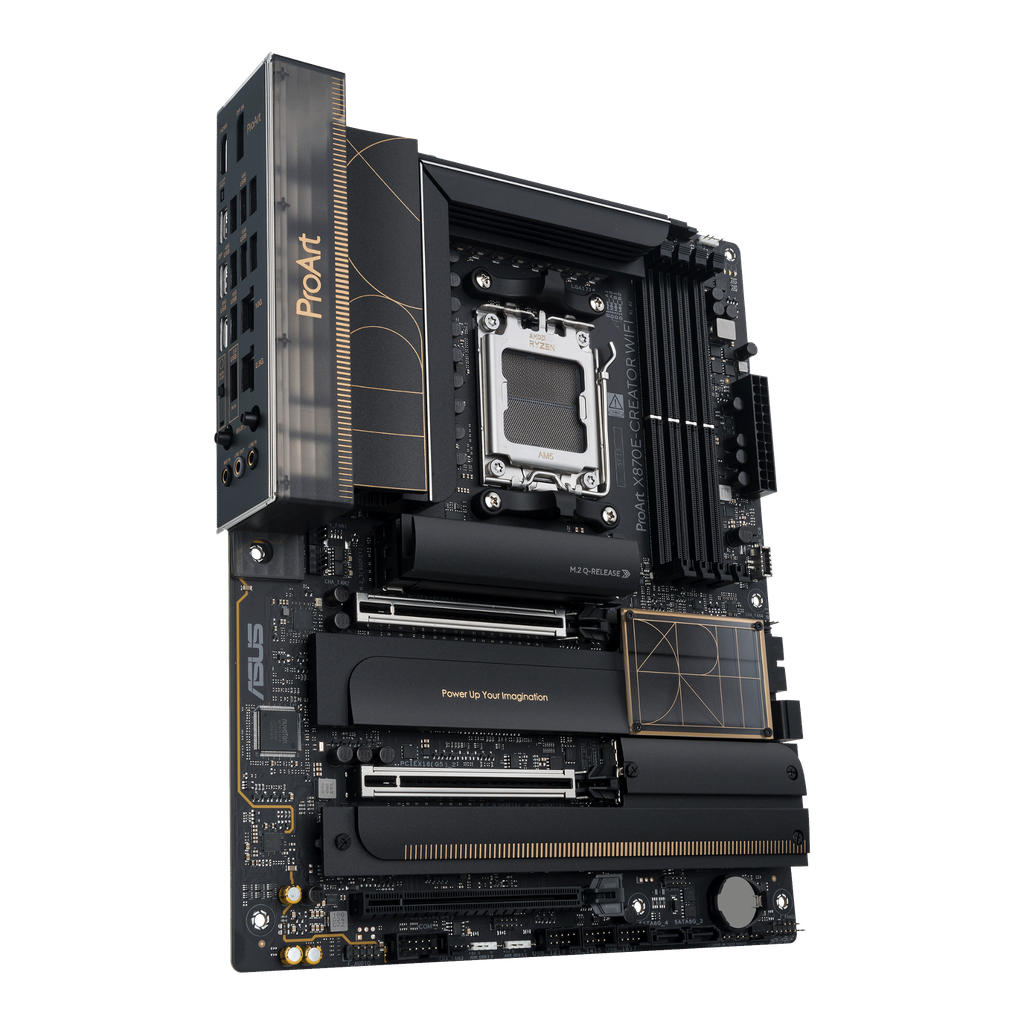

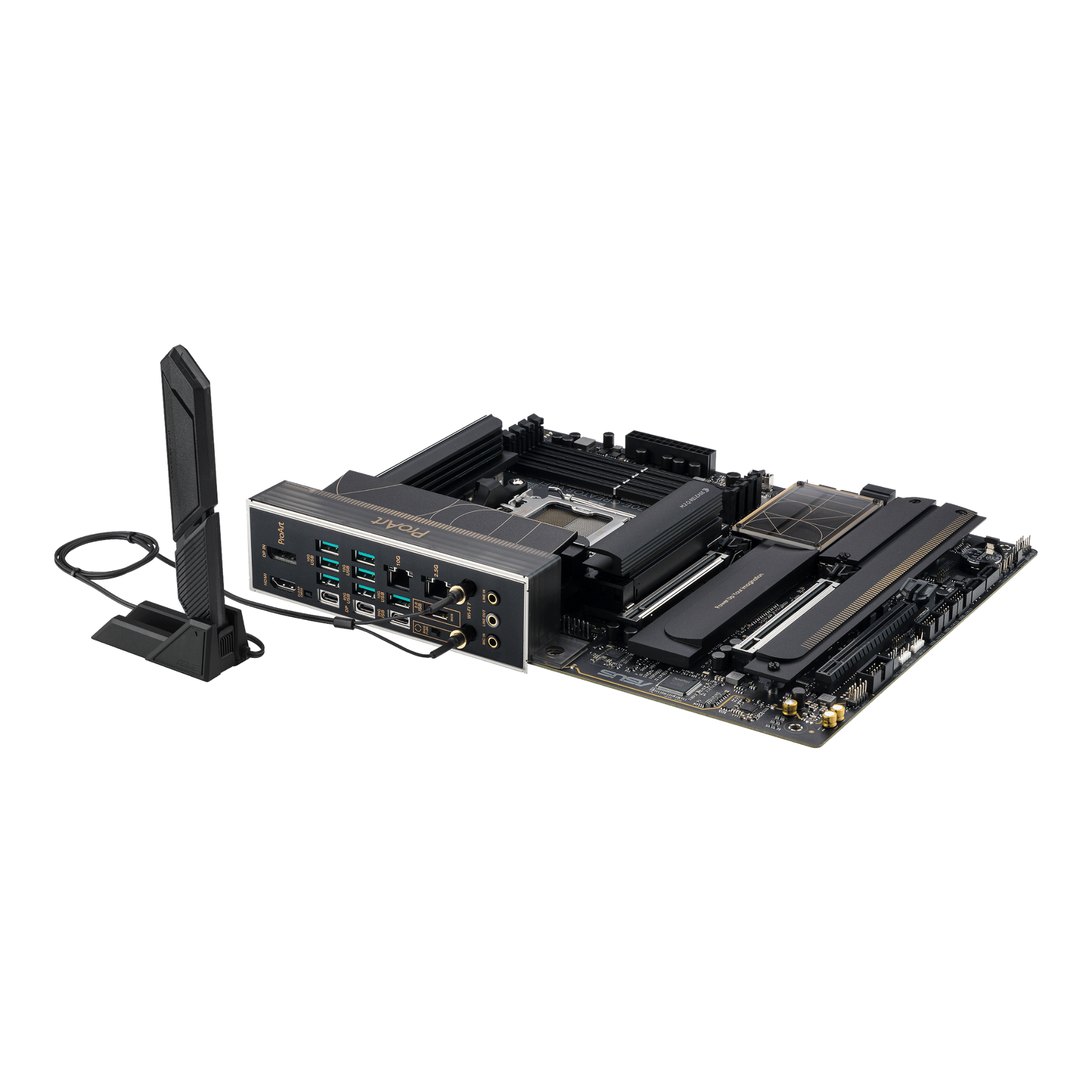

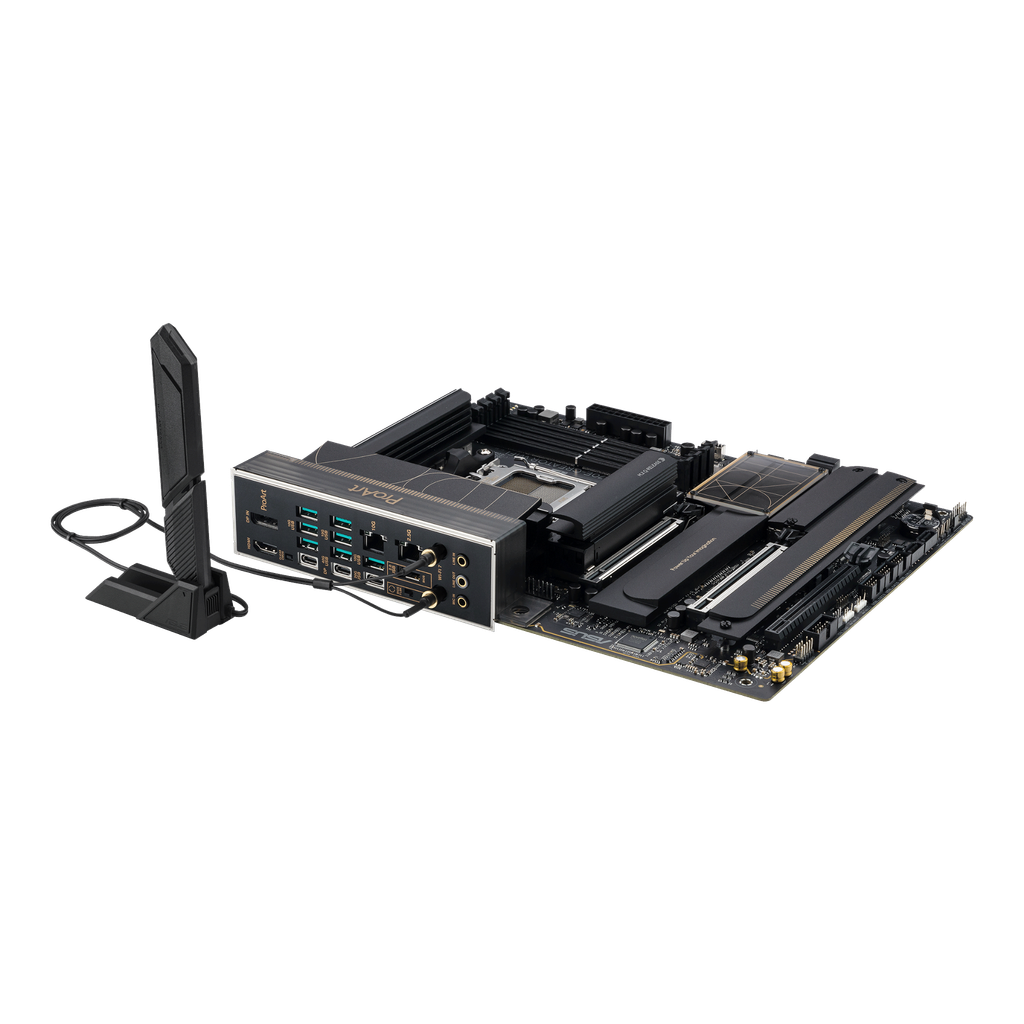

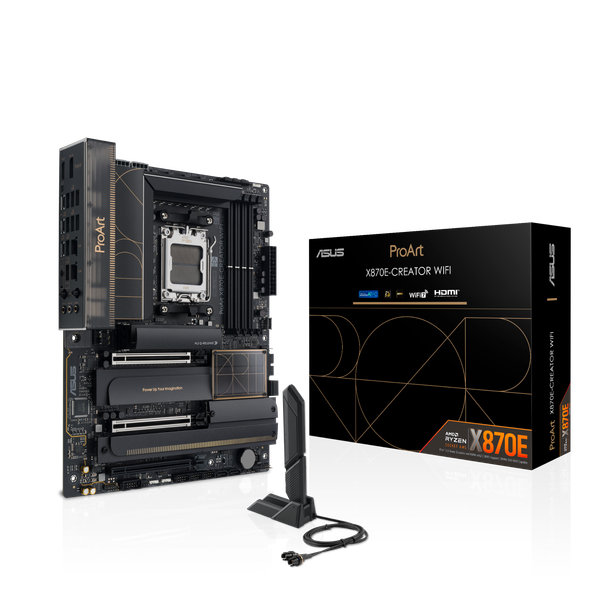

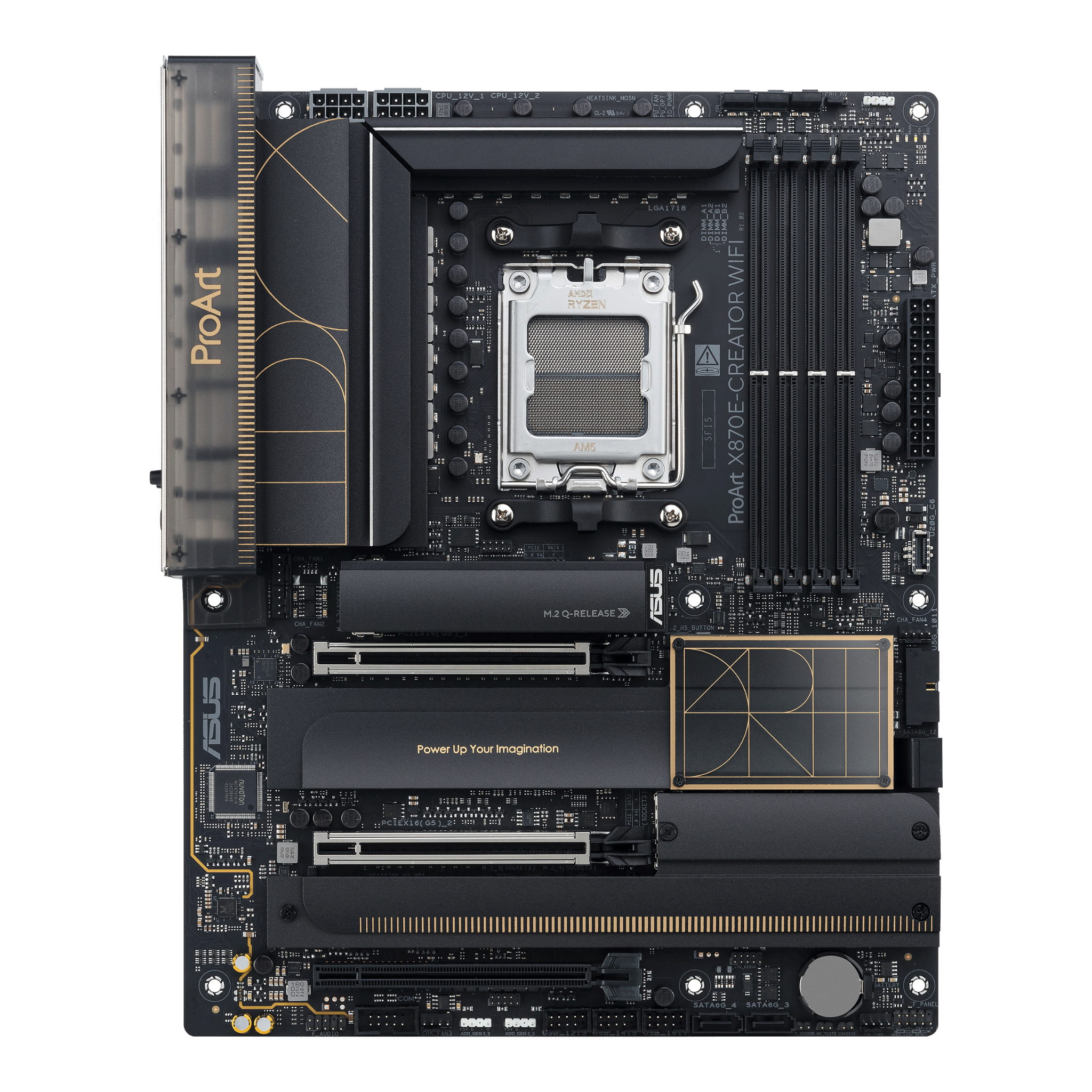

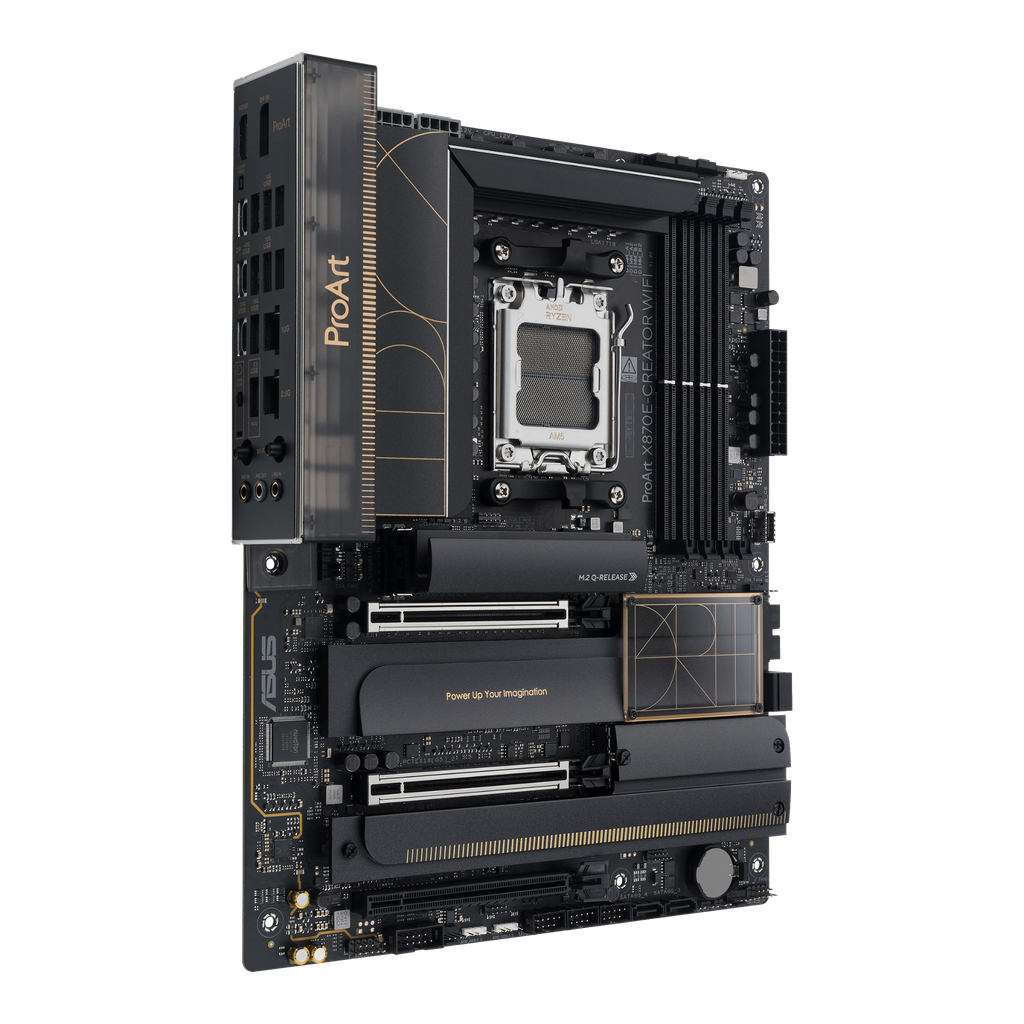

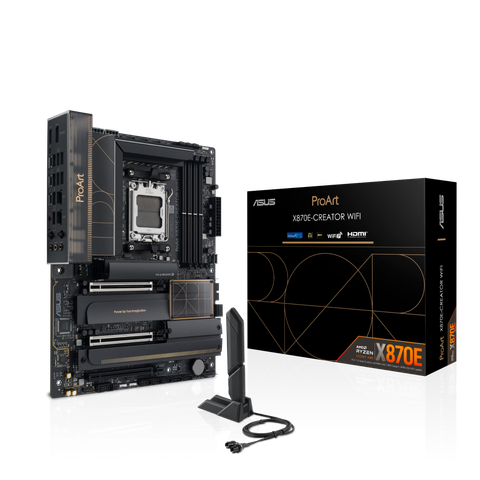

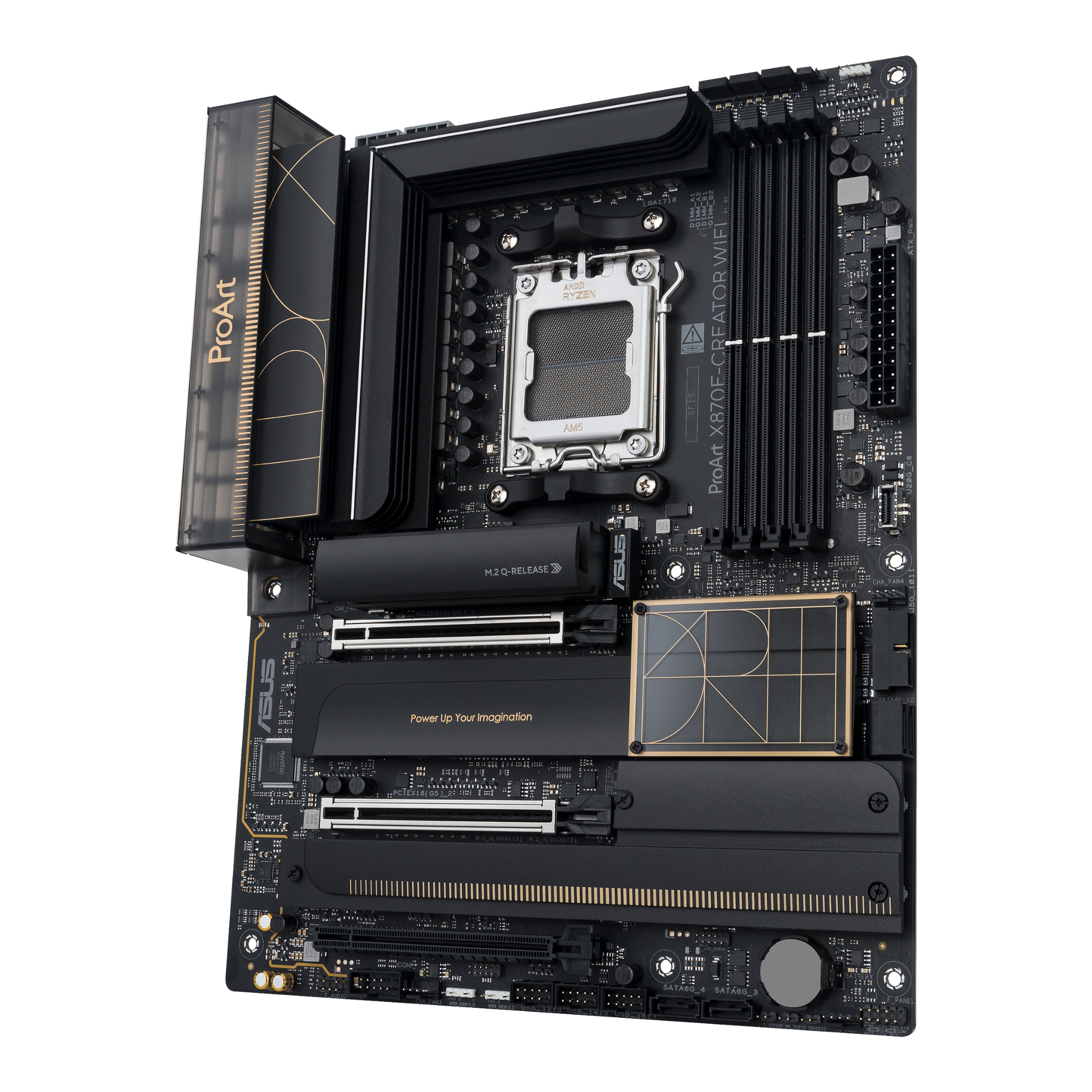

Mainboard ASUS PROART X870E-CREATOR WIFI

Bộ vi xử lý

AMD Socket AM5 dành cho Bộ xử lý máy tính để bàn AMD Ryzen™ dòng 9000 & 8000 & 7000*
* Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.

Bộ vi mạch

AMD X870E

RAM

4 khe cắm DIMM, tối đa 192GB, DDR5
Hỗ trợ lên đến
8000+MT/s(OC) với Bộ xử lý Ryzen™ 9000 Series,
8000+MT/s(OC) với Bộ xử lý Ryzen™ 8000 Series,
8000+MT/s(OC) với Bộ xử lý Ryzen™ 7000 Series, Kiến trúc bộ nhớ kênh đôi
DIMM ECC và Non-ECC không đệm hỗ trợ AMD Extended Profiles để ép xung (EXPO™) ASUS Enhanced Memory Profile (AEMP) * Các điều chỉnh sẽ được thực hiện dựa trên thông số kỹ thuật của các sản phẩm bộ nhớ được sản xuất hàng loạt có sẵn trên thị trường. ** Các loại bộ nhớ, tốc độ dữ liệu (Tốc độ) và số lượng mô-đun DRAM được hỗ trợ thay đổi tùy theo cấu hình CPU và bộ nhớ, để biết thêm thông tin, hãy tham khảo www.asus.com để biết danh sách hỗ trợ bộ nhớ. *** Bộ nhớ Non-ECC, Un-buffered DDR5 hỗ trợ chức năng ECC trên Die.

Đồ họa

1 x cổng HDMI™**
2 x cổng USB4 ^® (40Gbps) hỗ trợ đầu ra hiển thị USB Type-C ^®
*** * Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo thông số kỹ thuật CPU AMD.
** Hỗ trợ 4K@60Hz như được chỉ định trong HDMI 2.1.
*** Hỗ trợ tối đa 8K@60Hz như được chỉ định trong DisplayPort 1.4.
**** Hỗ trợ độ phân giải VGA phụ thuộc vào độ phân giải của bộ xử lý hoặc card đồ họa.

Khe cắm mở rộng

Bộ xử lý máy tính để bàn AMD Ryzen™ 9000 & 7000 Series*
2 khe cắm PCIe 5.0 x16 với Q-Release Slim (hỗ trợ chế độ x16 hoặc x8/x8** hoặc x8/x4/x4***) Bộ xử lý máy tính để bàn
AMD Ryzen™ 8700 & 8600 & 8400 Series*
1 khe cắm PCIe 4.0 x16 với Q-Release Slim (chỉ hỗ trợ PCIEX16(G5)_1 & tổng băng thông x8, PCIEX16(G5)_2 sẽ bị vô hiệu hóa)
Bộ xử lý máy tính để bàn AMD Ryzen™ 8500 & 8300 Series*
1 khe cắm PCIe 4.0 x16 với Q-Release Slim (chỉ hỗ trợ PCIEX16(G5)_1 & tổng băng thông x4, PCIEX16(G5)_2 sẽ bị vô hiệu hóa)
Chipset AMD X870E
1 khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4)
* Vui lòng kiểm tra bảng phân nhánh PCIe trên trang web hỗ trợ (https://www.asus.com/support/FAQ/1037507/).
** Khi bạn sử dụng cả PCIEX16(G5)_1 và PCIEX16(G5)_2, mỗi loại sẽ chạy ở tốc độ x8.
*** PCIEX16(G5)_2 chia sẻ băng thông với khe cắm M.2_2. Khi M.2_2 được bật, PCIEX16(G5)_1 sẽ chạy ở tốc độ x8 và PCIEX16(G5)_2 sẽ chạy ở tốc độ x4.
- Để đảm bảo tính tương thích của thiết bị được cài đặt, vui lòng tham khảo
https://www.asus.com/support/ để biết danh sách các thiết bị ngoại vi được hỗ trợ.

Kho

Tổng số hỗ trợ 4 khe cắm M.2 và 4 cổng SATA 6Gb/s
Bộ xử lý máy tính để bàn AMD Ryzen™ 9000 & 7000 Series
Khe cắm M.2_1 (Khóa M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 5.0 x4)
Khe cắm M.2_2 (Khóa M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 5.0 x4)* Bộ xử lý máy tính để bàn
AMD Ryzen™ 8000 Series
Khe cắm M.2_1 (Khóa M) , loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
Khe cắm M.2_2 không được hỗ trợ
Chipset AMD X870E
Khe cắm M.2_3 (Khóa M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
Khe cắm M.2_4 (Khóa M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
4 cổng SATA 6Gb/s
* Khe cắm PCIEX16(G5)_2 chia sẻ băng thông với M.2_2.
Công nghệ AMD RAIDXpert2
Bộ xử lý Ryzen™ 7000 series: PCIe RAID 0/1/10
Bộ xử lý Ryzen™ 8000 series: PCIe RAID 0/1
Bộ xử lý Ryzen™ 9000 series: PCIe RAID 0/1/5/10
Chipset X870/B850/X670/B650/A620: SATA RAID 0/1/10

Mạng Ethernet

1 x Marvell ^® AQtion 10Gb Ethernet
1 x Intel ^® 2.5Gb Ethernet
ASUS LANGuard

Không dây và Bluetooth

Wi-Fi 7*
2x2 Wi-Fi 7 (802.11be)
Hỗ trợ băng tần 2,4/5/6GHz**
Hỗ trợ băng thông Wi-Fi 7 320MHz, tốc độ truyền tải lên đến 6,5Gbps.
Bluetooth ^® v5.4***
*Các tính năng Wi-Fi có thể khác nhau tùy thuộc vào hệ điều hành
Đối với Windows 11, Wi-Fi 7 sẽ yêu cầu phiên bản 24H2 trở lên để có đầy đủ chức năng, Windows 11 21H2/22H2/23H2 chỉ hỗ trợ Wi-Fi 6E.
Đối với Windows 10, xin lưu ý rằng không có trình điều khiển nào khả dụng, hãy tham khảo trang web của nhà cung cấp chipset Wi-Fi để biết chi tiết.
** Quy định về băng tần và băng thông Wi-Fi 6GHz có thể khác nhau giữa các quốc gia. *** Phiên bản
Bluetooth ^® có thể khác nhau, vui lòng tham khảo trang web của nhà sản xuất mô-đun Wi-Fi để biết thông số kỹ thuật mới nhất.

USB

Cổng USB phía sau (Tổng cộng 11 cổng)
2 cổng USB4® (40Gbps) (2 cổng USB Type-C ^® )
1 cổng USB 20Gbps (1 cổng USB Type-C ^® )
7 cổng USB 10Gbps (7 cổng Type-A)
1 cổng USB 2.0 (1 cổng Type-A)
Cổng USB phía trước (Tổng cộng 9 cổng)
1 đầu nối USB 20Gbps (hỗ trợ USB Type-C ^® với công suất lên đến 30W PD/QC4+)**
1 đầu cắm USB 5Gbps hỗ trợ 2 cổng USB 5Gbps bổ sung
3 đầu cắm USB 2.0 hỗ trợ 6 cổng USB 2.0 bổ sung
"* Đầu ra cấp nguồn USB Type-C ^®
: tối đa 5V/3.0A" ** Đầu ra cấp nguồn USB Type-C ^® : tối đa 5V/9V 3.0A, 12V tối đa 2.5A, 15V tối đa 2.0A

Âm thanh

Realtek ALC1220P 7.1 Surround Sound High Definition Audio CODEC*
- Cảm biến trở kháng cho đầu ra tai nghe phía trước và phía sau
- Bộ khuếch đại âm thanh bên trong để nâng cao chất lượng âm thanh cao nhất cho tai nghe và loa
- Hỗ trợ: Phát hiện giắc cắm, Phát trực tuyến nhiều luồng, Phân nhiệm lại giắc cắm ở mặt trước
- Đầu ra phát lại âm thanh nổi SNR 120 dB chất lượng cao và đầu vào ghi âm SNR 113 dB (Đầu vào đường truyền)
- Hỗ trợ phát lại lên đến 32-Bit/192 kHz*
Tính năng âm thanh
- Che chắn âm thanh
- Tụ âm thanh cao cấp
- Lớp PCB âm thanh chuyên dụng
- Mạch khử nhiễu độc đáo
* Do hạn chế về băng thông HDA, 32-Bit/192 kHz không được hỗ trợ cho âm thanh vòm 7.1.
** Cần có khung máy có mô-đun âm thanh HD ở mặt trước để hỗ trợ đầu ra âm thanh vòm 7.1.

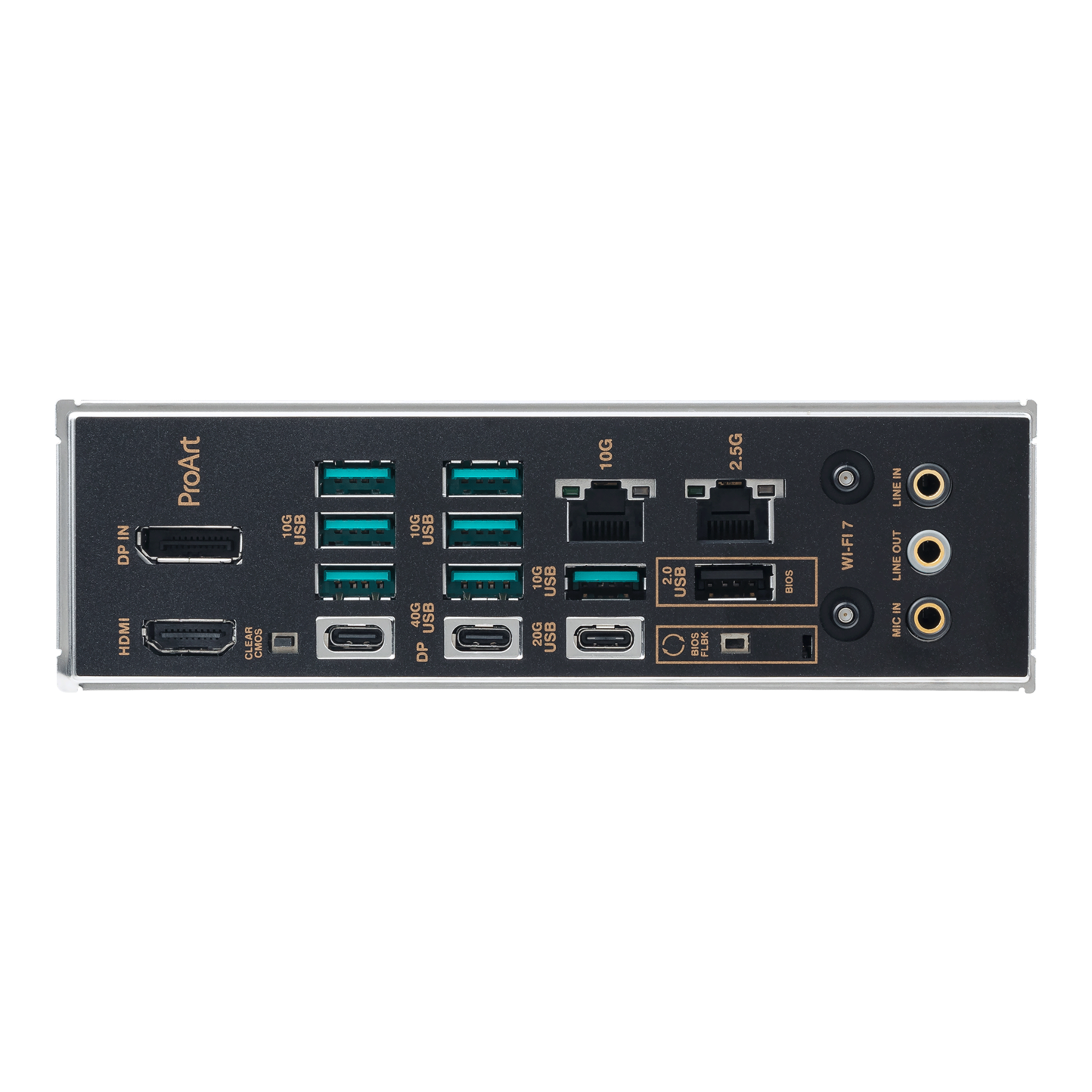

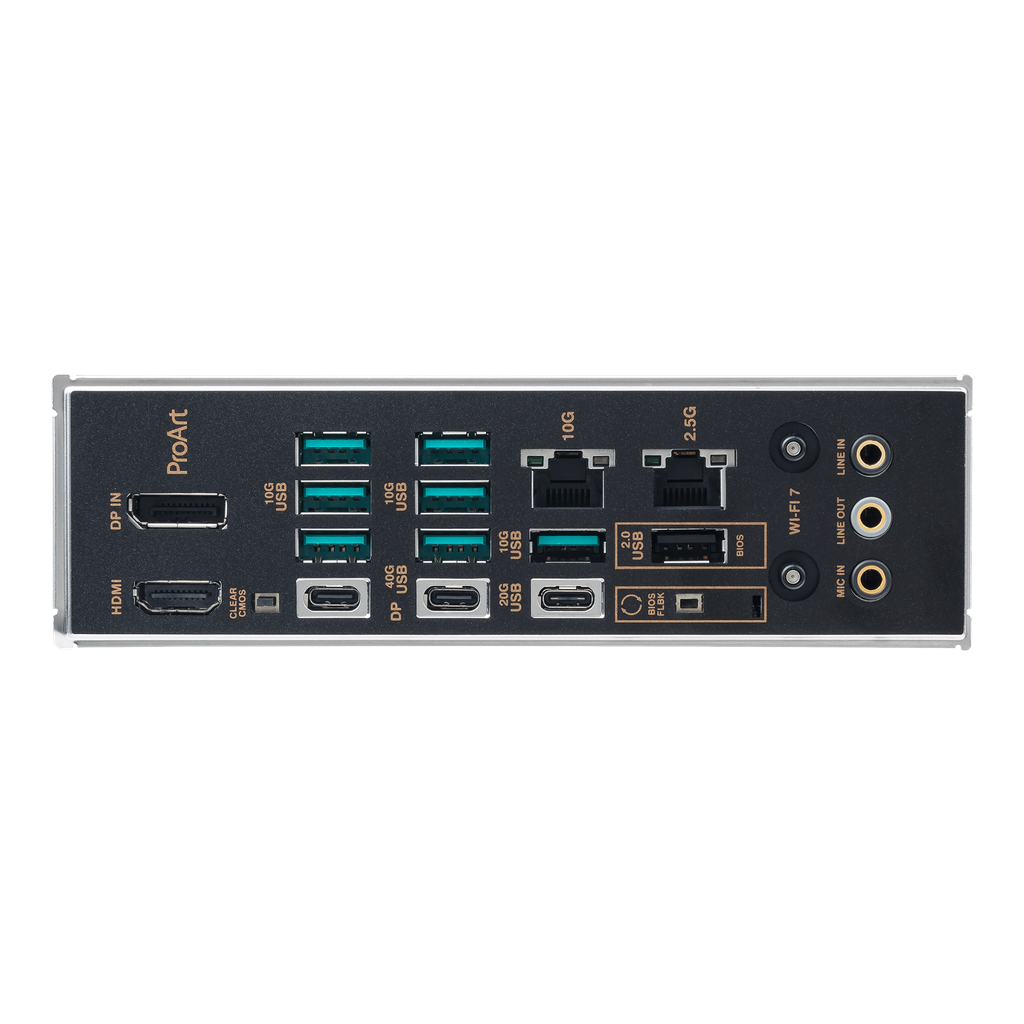

Cổng I/O mặt sau

2 cổng USB4 ^® (40Gbps) (2 x USB Type-C ^® )
1 cổng USB 20Gbps (1 x USB Type-C ^® )
7 cổng USB 10Gbps (7 x Type-A)
1 cổng USB 2.0 (1 x Type-A)
1 x DisplayPort (Chỉ đầu vào)
1 x cổng HDMITM
1 x Mô-đun Wi-Fi
1 x Marvell ^® AQtion 10Gb Ethernet
1 x Intel ^® 2.5Gb Ethernet
3 x giắc cắm âm thanh
1 x nút BIOS FlashBack™
1 x nút Clear CMOS

Đầu nối I/O bên trong

Quạt và làm mát liên quan
1 x đầu cắm quạt CPU
4 chân 1 x đầu cắm quạt CPU OPT
4 chân 1 x đầu cắm bơm AIO 4 chân
5 x đầu cắm quạt khung máy 4 chân
Liên quan đến nguồn điện
1 x đầu nối nguồn chính 24 chân
2 x đầu nối nguồn CPU 8 chân +12V
Liên quan đến lưu trữ
4 x khe cắm M.2 (Key M)
4 x cổng SATA 6Gb/s
USB
1 x đầu nối USB 20Gbps (hỗ trợ USB Type-C® với công suất lên đến 30W PD/QC4+)
1 x đầu cắm USB 5Gbps hỗ trợ 2 cổng USB 5Gbps bổ sung
3 x đầu cắm USB 2.0 hỗ trợ 6 cổng USB 2.0 bổ
sung Khác
3 x đầu cắm Gen 2 có thể định
địa chỉ 1 x đầu cắm xâm nhập khung máy
1 x đầu cắm cổng COM
1 x cầu nối quá áp CPU
1 x đầu cắm âm thanh mặt trước (F_AUDIO)
1 x đầu cắm bảng hệ thống 10-1 chân
1 x nhiệt Đầu cảm biến

Tính năng đặc biệt

ASUS 5X PROTECTION III
- DIGI+ VRM (- Thiết kế nguồn kỹ thuật số)
- Bảo vệ quá dòng DRAM nâng cao
- ESD Guards
- LANGuard
- Bảo vệ quá áp
- Safeslot
- I/O mặt sau bằng thép không gỉ
ASUS Q-Design
- M.2 Q-Latch
- M.2 Q-Release
- M.2 Q-Slide
- Khe cắm PCIe Q-Release Slim (có PCIe SafeSlot)
- Q-Ăng ten
- Q-Connector
- Q-DIMM
- Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng lục])
- Q-Slot
Giải pháp tản nhiệt ASUS
- Tấm ốp lưng tản nhiệt M.2
- Tản nhiệt M.2
- Thiết kế tản nhiệt VRM
ASUS EZ DIY
- Nút BIOS FlashBack™
- Đèn LED BIOS FlashBack™
- ProCool
- Tấm chắn I/O gắn sẵn
- SafeSlot
- SafeDIMM
AURA Sync
- Đầu cắm Gen 2 có thể định địa chỉ
Thiết kế bo mạch chủ riêng biệt & Tính năng tập trung vào doanh nghiệp
- Độ tin cậy 24/7
- Bảo vệ quá dòng
Bảng điều khiển phía trước USB 20Gbps với Hỗ trợ Quick Charge 4+
- Hỗ trợ: sạc nhanh lên đến 30W và USB Wattage Watcher
- Đầu ra: 5V/9V tối đa 3.0A, 12V tối đa 2.5A, 15V tối đa 2.0A
- Tương thích với PD3.0

Tính năng phần mềm

Phần mềm độc quyền của ASUS
Armoury Crate
- Aura Creator
- Aura Sync
- Fan Xpert 4 với AI Cooling II
- Tiết kiệm điện năng
ASUS DriverHub
ASUS GlideX
USB Wattage Watcher
TurboV Core
ASUS CPU-Z
ProArt Creator Hub
CreationFirst
Adobe Creative Cloud (Dùng thử miễn phí)
Norton 360 Deluxe (Dùng thử miễn phí 60 ngày)
WinRAR (Dùng thử miễn phí 40 ngày)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
FlexKey

Tính năng quản lý từ xa

Phần mềm quản lý CNTT được hỗ trợ
- ASUS Control Center Express(ACCE)

BIOS

ROM Flash 256 Mb, BIOS UEFI AMI

Khả năng quản lý

WOL của PME, PXE

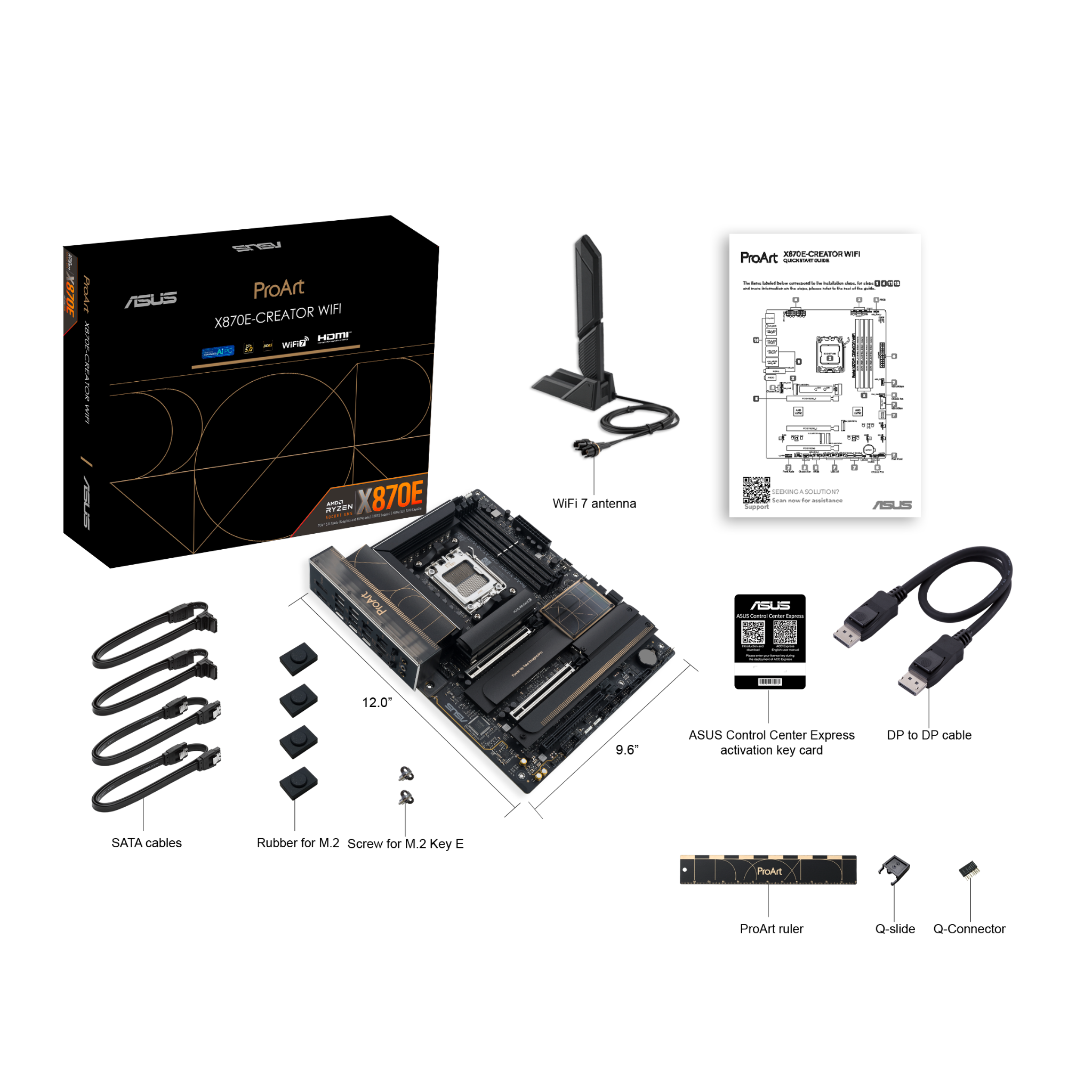

Phụ kiện

Cáp
1 x Cáp DisplayPort
4 x Cáp SATA 6Gb/s
Bộ làm mát bổ sung
1 x Miếng đệm nhiệt cho M.2 22110
Linh tinh
1 x Ăng-ten Q-WiFi ASUS
1 x Đầu nối Q
1 x Gói M.2 Q-Latch
1 x Gói M.2 Q-Latch Q-Slide cho tấm ốp lưng M.2
2 x Gói cao su cho M.2
1 x Thước ProArt Tài liệu
1
x Hướng dẫn bắt đầu nhanh
1 x Thẻ khóa kích hoạt ACC Express

Hệ điều hành

Windows® 11

Yếu tố hình thức

Kích thước ATX
12 inch x 9,6 inch (30,5 cm x 24,4 cm)
